Антистатическое оборудование - область применения



Антистатическое оборудование

Теория Электростатики:
Типы ионизирующего оборудования
Применяемое в промышленности ионизирующее оборудование можно разделить на два основных типа:
антистатическое и заряжающее. Так же к данному оборудованию можно отнести вспомогательное -
измерительное оборудование, позволяющее контролировать работу ионизирующего оборудования и определять
необходимость его применения.

Cистемы нейтрализации статического электричества:
Данное оборудование применяется для снятия электростатических зарядов с поверхностей диэлектриков, тем
самым предотвращая сбои в работе технологического оборудования(прилипания изделий к деталям машин,
слипания между материалов собой и т.п.), исключая притяжение мелких частиц(пыли) к обрабатываемому
изделию, а также поражения персонала электростатическими разрядами.
Система состоит из нейтрализатора и высоковольтного блока питания.

В зависимости от модели блока питания к нему можно подключать до 2 или 4 нейтрализаторов.
Для повышения эффективности обработки поверхности при больших расстояниях мы предлагаем модели
нейтрализаторов, оснащенные системами обдува, улучшающими эффективность обработки поверхности при
больших расстояниях.

Что такое статическое электричество?
Статическое электричество возникает в случае нарушения внутриатомного или внутримолекулярного
равновесия вследствие приобретения или потери электрона. Обычно атом находится в равновесном состоянии
благодаря одинаковому числу положительных и отрицательных частиц - протонов и электронов. Электроны
могут легко перемещаются от одного атома к другому. При этом они формируют положительные (где отсутствует
электрон) или отрицательные (одиночный электрон или атом с дополнительным электроном) ионы. Когда
происходит такой дисбаланс, возникает статическое электричество.
Статическое электричество образуется в результате нарушения внутриатомного или внутримолекулярного
баланса вследствие получения или потери электрона.
В большинстве случаев атом находится в равновесном состоянии, благодаря одинаковому числу положительных
и отрицательных частиц - протонов и электронов.
Электроны могут легко перемещаться от атома к атому. В результате такого перемещения они формируют
положительные или отрицательные ионы. Если происходит такой дисбаланс, то возникает статическое
электричество.
Электрический заряд электрона составляет -1,6 х 10-19 Кулон. Протон имеет ту же величину заряда, но
обладает положительной полярностью. Электростатический заряд как раз является суммарной величиной
дисбаланса зарядов, т.е. числу неустойчивых ионов.

- Область применения

  • Упаковка

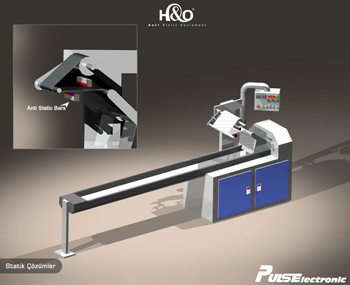

Снятие электростатического заряда во время работы горизонтальной упаковочной машины.


            При разматывании пленки накапливаются статические заряды. Вследствие этих зарядов пленка может наматываться на ролики. Также вследствие этих зарядов пленка может прилипать к металлическим поверхностям упаковочной машины. Также эти заряды приводят к загрязнению пленки пылью   и другими частицами аэрозоля, в результате упаковка выглядит грязной и даже негигиеничной для дальнейших применений.

Антистатические планки , помещаются над и под упаковочной пленкой и эффективно устранят возможность возникновения  электростатического заряда и обеспечат необходимое выравнивание концов для сваривания, а также обеспечат чистую и гигиеническую упаковку.

 Снятие электростатического заряда во время работы  вертикальной упаковочной машины.





            При разматывании пленки  на вертикальной упаковочной машине накапливаются статические заряды. Вследствие высокого электростатического заряда, пленка наматывается на цилиндры и притягивает металлические части. Также из-за электростатического заряда пленка загрязняется пылью и другими частицами. Эти частицы вызывают дефекты при производстве и потерю времени

Антистатические планки , как показано на рисунке, помещаются над и под упаковочной пленкой и эффективно     снимут электростатический     заряд и обеспечат   необходимое выравнивание концов для сваривания.

Снятие электростатического заряда во время работы усадочной машины.



При трении пленки о цилиндр и не раскрученный рулон на поверхности пленки возникает электростатический заряд. В результате пленка загрязняется пылью и другими частицами. Также пленка может порваться из-за статического заряда.

Антистатические  планки , снимут электростатический заряд на изделиях.



 Снятие электростатического заряда во время  работы машины для обертывания в стретч-пленку.



При разматывании стретч - пленки возникает электростатический заряд.  В результате пленка притягивает пыль и выглядит грязной. Стретч-пленка может быть размагничена сразу же после  последнего витка. Антистатические     планки пневмоусилителя   , расположенные, как показано на рисунке, снимут электростатический заряд на изделиях.

  •   Пластик

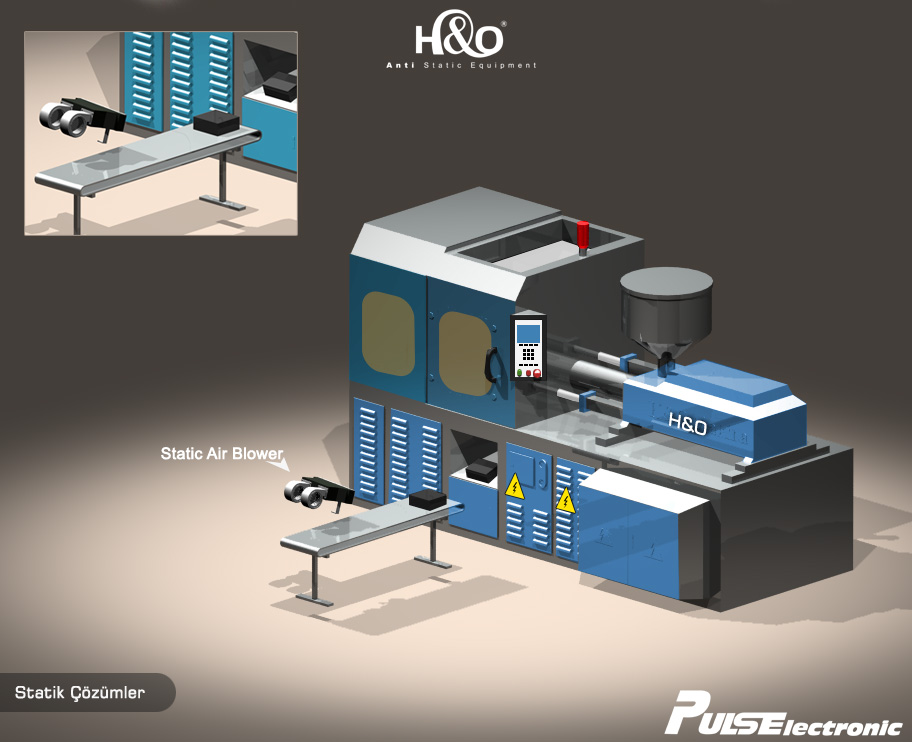

 Снятие электростатического заряда во время  работы машины по инжекции пластика.




В процессе инжекции формовки на поверхности изделия образуется высокое статическое напряжение. Этот заряд вызван высоким давлением и температурой, применяемыми в процессе обработки сырья. В результате заряда притягивается пыль и другие частицы. Также существует возможность электронного сбоя и/или электрического шока. Используя ионизированную воздуходувку   , электростатическое напряжение эффективно снимается ионизированным воздухом, направленным на изделие.

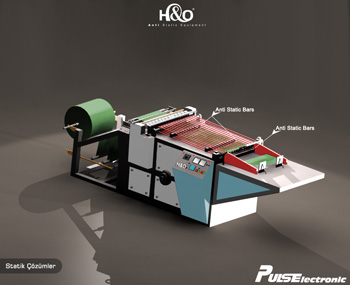

Снятие электростатического заряда во время работы машины для изготовления пакетов.



          При разматывании неразрезанного пакета с ролика на пластике образуется электростатический заряд.  Кроме того, трение пакета при прохождении через ролики увеличивает электростатическое напряжение. Статический заряд затрудняет складирование пакетов и замедляет процессы, вызывая потерю времени, что нежелательно. Антистатические планки  , расположенные на поверхности пакета во время его обработки нейтрализуют поверхность пакета, в то время когда она проходит под планкой.ü

   Снятие электростатического заряда во время работы фильмокопировального аппарата.




            При разматывании пленки образуются статические заряды. Этот заряд увеличивается, когда пленка проходит через ролики.  Эти высокие статические заряды вызывают потемнение пленки, а также притягивают пыль и другие частицы аэрозоля. В результате плохое качество печати на готовом изделии.  Также существует возможность электронного сбоя, электрических шоков и возникновения пожара вследствие электростатической разрядки или способствуют возникновению взрывоопасных условий.  Антистатические планки, расположенные над и под пленкой при ее разматывании эффективно нейтрализуют статические заряды. Антистатические планки устранят возможность возникновения пожара, электронного сбоя и/или возникновения взрывоопасных условий.

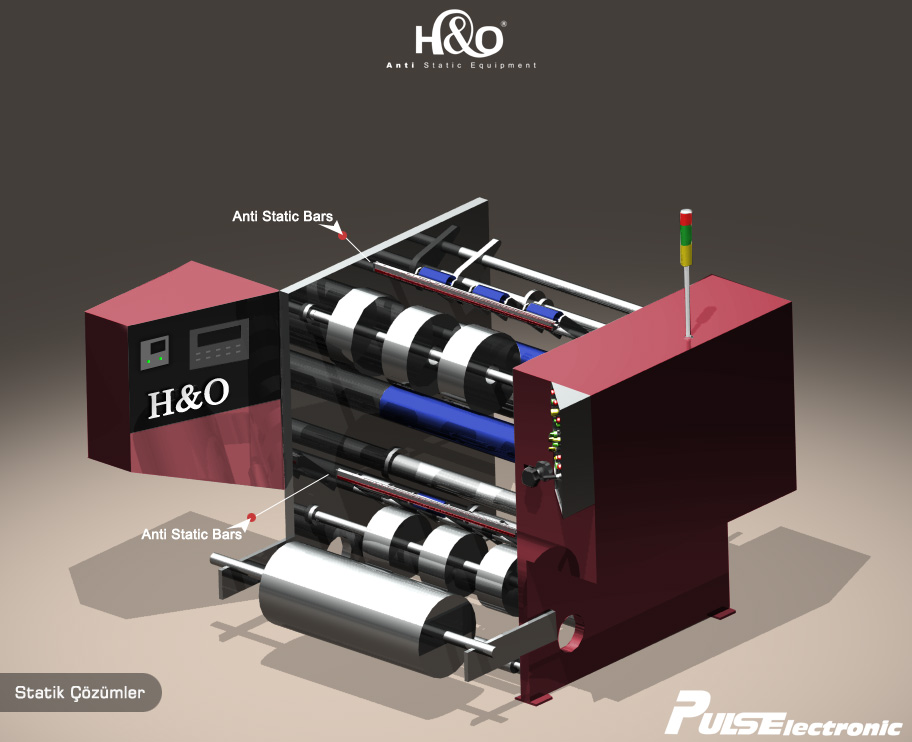

 Снятие электростатического заряда во время  работы машины для резки пленки.


            Во время разрезания пленки из пластика на части на поверхности пленки образуются статические заряды вследствие ее трения между цилиндрами и  пленкой. В результате притягивается пыль и другие частицы аэрозоля. Также существует возможность электронного сбоя и/или электрического шока.  В результате - плохое качество печати готового изделия. Антистатические планки  , над и под упаковочной пленкой эффективно устранят возможность возникновения статического заряда и  обеспечат необходимое выравнивание концов для сваривания.

  Снятие электростатического заряда во время  работы  машины  для термической обработки.



Во время формирования и разрезания листа из пластика образуется статический заряд. Эти заряды притягивают пыль и другие частицы, в результате изделие выглядит загрязненным  и даже негигиеничным для других применений. Воздуходувки   , , эффективно снимут статические заряды  на изделиях.

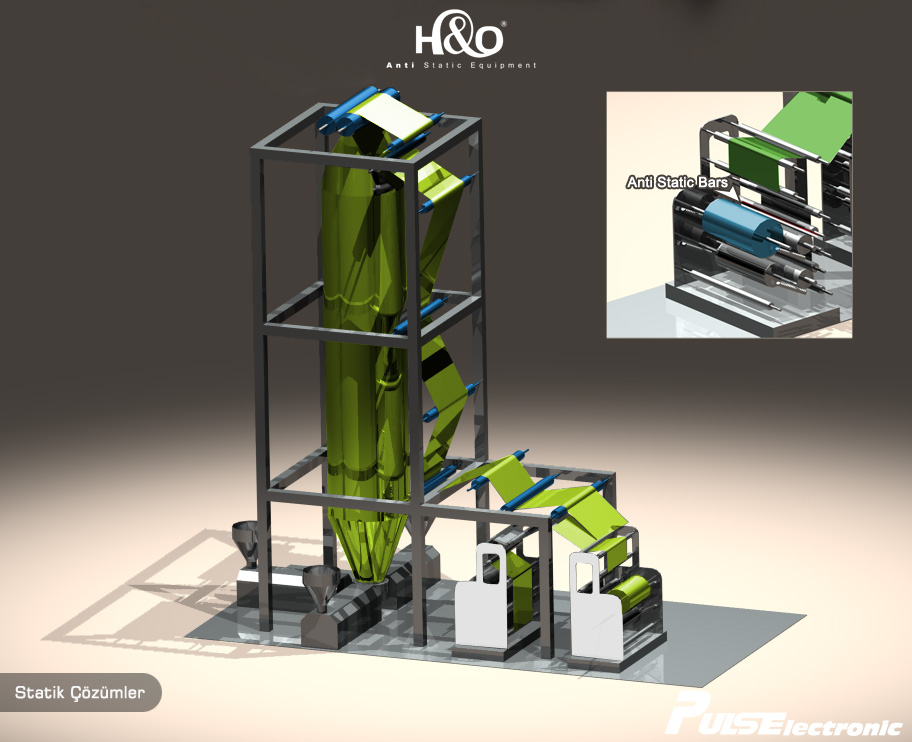

   Снятие электростатического заряда во время работы экструдеров.


             При прохождении пленки из пластика между резиновыми цилиндрами образуются статические заряды. Этот статический заряд вызывает электрический шок, сбой электронных частей машины и загрязнение пленки из пластика. Антистатические планки , эффективно устранят возможность возникновения статических зарядов на изделиях.

  • Текстиль

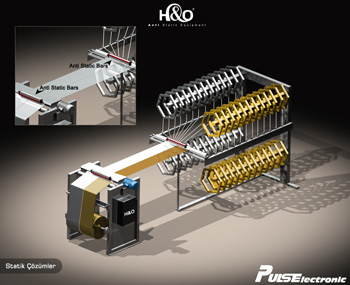

  Снятие электростатического заряда во время работы сновальной машины.


            При разматывании волокна на роликах образуется статический заряд. Вследствие трения между выходом нити и трощеной нитью статический заряд увеличивается. Статические заряды вызывают разрыв нити и остановку машину, особенно при работе с толстой нитью. Статическое электричество является причиной многих проблем, возникающих при работе сновальной машины.

Антистатические    планки    , расположенные   над и под волокном, при его разматывании  эффективно устранят возможность возникновения статического заряда.

 Снятие электростатического заряда во время работы текстильного красильного аппарата.


             При трении изделия о резиновые цилиндры и при работе с высокой температурой образуется статический заряд.  Статические заряды вызывают разрыв нити и остановку машину, особенно при работе с толстой нитью.  Статическое электричество является причиной многих проблем, возникающих при работе  машины.

Антистатические планки , расположенные под и над моторами, как показано на рисунке, эффективно устранят возможность возникновения статического электричества на изделиях.

    Снятие электростатического заряда во время работы машины по производству ткани.


             Машина по производству ткани была изобретена  для подготовки трубчатого текстильного сырья для красильного аппарата. Во время разматывания полотна на подготовительной машине образуются статические заряды. Статические заряды увеличиваются во время трения полотна на стартовых моторах. Вследствие высокого электростатического заряда, полотно наматывается на цилиндры. Также заряды притягивают пыль и другие частицы и вызывают сбой электронных частей машины, электрический шок.  Эти частицы вызывают сбой в производстве ткани, и ведет к потери времени.
             Антистатические планки . расположенные над и под полотном, как показано на рисунке, эффективно устранят возможность возникновения статического заряда на изделиях.

    Снятие электростатического заряда во время  работы машины по контролю и прокатке изделий.

             Данная машина позволяет контролировать тюль и подобные ткани и заворачивать полотно в небольшие рулоны. Во время трения полотна о панель управления и резиновые цилиндры образуются статические заряды. Также существует возможность электронных сбоев и/или электрического шока.
             Антистатические планки H&O, расположенные как показано на рисунке  эффективно устранят возможность возникновения статических зарядов на изделиях.



      Снятие электростатического заряда во время  работы машины для складывания ткани.


             Во время трения полотна о панель управления и резиновые цилиндры образуются статические заряды. Также существует возможность электронных сбоев и/или электрического шока.            Антистатические планки эффективно устранят возможность возникновения статических зарядов на изделиях.

  Снятие электростатического заряда во время работы утрамбовывающего аппарата.


             Вследствие трения между цилиндрами и волокнами в этой машине возникают статические заряды. Этот заряд иногда вызывает остановку машины, электрический шок и сбой электронных частей машины. Антистатические планки,  эффективно устранят возможность возникновения статических зарядов на изделиях.

    Снятие электростатического заряда во время работы тканной машины.


             Во время разматывания полотна из упаковочной машины образуются статические заряды. Статические заряды увеличиваются при трении волокна о полирующие цилиндры. Эти заряды иногда приводят к остановке машины, вызывают электрический шок, сбой электронных частей аппарата  и загрязняются.  Антистатические планки ,  эффективно устранят возможность возникновения статических зарядов на изделиях.



  • Другие



   Снятие электростатического заряда во время  работы машины по наклеиванию этикеток.



  При развертывании этикеток образуются статические заряды. Они препятствуют прилипанию этикеток или приводят к дефектному наклеиванию. Антистатические планки эффективно устранят возможность возникновения статических зарядов на изделиях.



   Снятие электростатического заряда во время работы конвейера.

   Статические заряды, возникающие на формовке приводят к прилипанию к конвейеру.  При собирании формовок в накопительном бункере, батарея приводит к возникновению высокого статического заряда. Это приводит к сильному загрязнению и электрическому шоку.
Антистатические воздуходувки  эффективно устранят возможность возникновения статических зарядов на изделиях.
Формовки быстро переходят из конвейера в накопительный бункер без дальнейшего загрязнению. В результате улучшается производительность и устраняется возможность возникновения электрического шока.

  Снятие электростатического заряда во время работы электронных весов.


   Статические заряды, возникающие на предметах, которые взвешиваются с помощью чувствительных электронных весов, приводят к сбою в работе механизма весов, сбою в базе данных и дисплее и возникновению электрического шока.  Антистатические воздуходувки H&O расположенные как показано на рисунке  эффективно устранят возможность возникновения статических зарядов на изделиях.

    Снятие электростатического заряда во время  производства шоколада.

      Шоколад состоит из верхнего слоя светлого шоколада и нижнего слоя темного шоколада. Когда второй шоколадный слой  впрыскивается в формовку, могут возникнуть трудности. Если 2 слоя имеют одинаковую полярность, то они отталкиваются. Это приводит к остановке производства. И если 2 слоя имеют противоположную полярность, то они притягиваются. Это приводит к неровному. Эстетически недопустимой границе слоев и большим потерям. Также возможно загрязнение пылью и другими частицами, что является недопустимым для применения в пищевых целях. Антистатические воздуходувки  эффективно устранят возможность возникновения статических зарядов на формовках и слоях шоколада.

  Снятие электростатического заряда во время  покраски изделий из пластика.

       На прессованных компонентах из пластика часто возникает статический заряд вследствие формовки. Эти заряды приводят к загрязнению. В результате ухудшается качество покраски. Воздуходувки  эффективно устранят возможность возникновения статических зарядов на  изделиях.

Словарь терминов:
Статическое электричество (статика):
Явления, связанные с возникновением, сохранением и освобождением электрического заряда на поверхности или в объеме диэлектриков или на изолированных проводниках.
Удельное электрическое сопротивление (удельное сопротивление):
Характеризует его способность проводить электрический ток. Единица измерения удельного сопротивления в СИ — Ом·м; также измеряется в Ом·см и Ом·мм²/м.Физический смысл удельного сопротивления в СИ: сопротивление однородного куска проводника длиной 1 м и площадью токоведущего сечения 1 м².
Поверхностное сопротивление:
Характеризуется «удельным сопротивлением на квадрат», .В этом случае удельное сопротивление не зависит от линейных размеров образца если он имеет форму прямоугольника, а только от отношения (длины к ширине) L/W: , где R - измеренное сопротивление. Удельное поверхностное сопротивление диэлектриков является параметром диэлектрика и зависит от природы диэлектрика, температуры, влажности и приложенного напряжения.
Сопротивление заземления:
Основной показатель заземляющего устройства, определяющий его способность выполнять свои функции и определяющий его качество в целом. Определяется, как величина "противодействия" растеканиюэлектрического тока в земле, поступающего в нее через заземлитель. Измеряется в Омах и должно иметь минимально низкое значение. Идеальный случай - нулевая величина, что означает отсутствие какого-либо сопротивления при пропускании "вредных" электротоков, что гарантирует их полное поглощение землей.
Проводник:
Тело, внутри которого содержится достаточное количество свободных электрических зарядов, способных перемещаться под действием электрического поля. В проводниках возможно возникновение электрического тока под действием приложенного электрического поля. Все металлы, растворы солей и кислот, влажная почва, тела людей и животных- хорошие проводники электрических зарядов.
Диэлектрик (изолятор):
Тело не содержащее внутри свободные электрические заряды. В изоляторах электрический ток невозможен.
Примеры диэлектриков: стекло, пластик, резина, картон, воздух.Тела, изготовленные из диэлектриков, называют изоляторами.
Постоянный ток, DC (англ. direct current):

Электрический ток, параметры, свойства, и направление которого не изменяются со временем.

Переменный ток, AC (англ. alternating current):
Электрический ток, который периодически изменяется по модулю и направлению.
Импульсный постоянный ток, Pulsed DC (англ.):
Ток который представляет из себя короткие импульсы с паузами. Применяется сейчас в основном в блоках питания с целью уменьшения веса.Также высоковольтные импульсы постоянного тока эффективны при применении в мощных ионизаторах для удаления статики.
Заземление:
Это электрическое соединение какой-либо точки электросети, электроустановки или оборудования через проводник с землей. Защитное заземление - это заземление электрооборудования с целью обеспечения его защиты и защиты людей от воздействия опасных напряжений и токов, могущих возникнуть при поломках, неправильной эксплуатации техники и при разрядах молний.
Разрядник статики (антистатический разрядник) Общее название устройств-нейтрализаторов статического электричества. Различают пассивные и активные разрядники статики.
Пассивные разрядники:
Средства для удаления статики, не имеющие в своей конструкции каких-либо генерирующих электротехнических устройств, и, соответственно, не требующих электропитания. Обычно представляют собой проводящие щетки, шнуры и аналогичные приспособления, служащие для сбора статических зарядов с поверхностей диэлектриков и стекания их через заземление.
Активные устройства для удаления статики:
Электротехнические приборы, генерирующие потоки положительных и отрицательных ионов для компенсации зарядов на поверхности материалов и последующей взаимной рекомбинации.
Ионизация:
Процесс образования положительных и/или отрицательных ионов и свободных электронов из электрически нейтральных атомов и молекул.
Ионизаторы:
Устройства для получения свободных ионов. В основном используются для удаления или нанесения статического заряда в промышленности. Для удаления статики генерируются положительные и отрицательные ионы, а для нанесения — только положительные, либо только отрицательные ионы, в зависимости от свойств заряжаемого материала. Также ионизаторы применяются для очистки и улучшения свойств воздуха в бытовых и промышленных условиях.

Эмиттер:
Металлическая игла (в устройствах применяется вольфрам или титан), на которую через резистор подаетсявысоковольтный импульс, вызывающий электрический разряд на конце иглы и последующую ионизациюмолекул окружающего воздуха.
Точечный ионизатор:
Ионизатор для удаления или нанесения статического заряда, имеющий в конструкции только один эмиттер и предназначенный для локального воздействия.
Шина-ионизатор:
Ионизатор для удаления или нанесения статического заряда, имеющий в конструкции несколько эмиттеров,расположенных линейно в один или два ряда, в зависимости от назначения. Может иметь различную длину в зависимости от требований клиента. Устанавливается на всю ширину обрабатываемого материала, конвейера и т.п.
Резистивная развязка:
Способ соединения эмиттера с высоковольтным источником питания через резистор. Применяется во всех ионизаторах Fraser для обеспечения безопасной для оператора силы тока в 1 микроампер (согласно требованиям директив ЕС) и предотвращения ударов током и возможного травмирования движущимися частями механизмов.
IML (англ. In-Mould Labeling):
Технология нанесения этикеток на полимерные изделия, изготавливаемые в процессе литья под давлением в термопластавтоматах. Этикетка заряжается статическим электричеством и помещается на поверхность формы непосредственно перед производственным циклом литья.
«Ионный дождь»:
Непрерывный поток одноименно заряженных ионов, отталкиваемых постоянно вновь образующимися ионами от каждого из двух рядов эмиттеров в ионизаторах постоянного тока.Эффективен для удаления мощных электростатических зарядов с поверхностей или для заполнения ионами закрытых рабочих пространств.
ATEX (ATmospheres EXplosibles)
Стандарт взрывобезопасности оборудования, разработанный Евросоюзом.Оборудование Fraser, Simco, Eltex, Kersten, Ace, Haug, Martignoni  и др.. предназначенное для работы в опасных средах, маркируется значком EX и изготовлено в соответствии с директивой 94/9/EC «Оборудование и защитные системы для использования во взрывоопасных средах».
